Пыль, дым и технологические аэрозоли могут образовываться при обработке металла, древесины, пластика, строительных материалов и другого сырья. Если загрязнения не удаляются своевременно, они распространяются по производственному помещению, оседают на оборудовании и ухудшают качество воздуха в рабочих зонах.
Обычной вентиляции не всегда достаточно для решения такой проблемы. Наиболее эффективный подход часто заключается в улавливании загрязнений непосредственно в месте их образования. Для этого применяют системы аспирации, местную вытяжную вентиляцию и промышленную фильтрацию. Рассмотрим, как организовать очистку воздуха на производстве и какие параметры необходимо учитывать при проектировании.
Откуда появляется пыль на производстве
Источники загрязнения зависят от технологических процессов и свойств обрабатываемых материалов. При этом состав, размер частиц и концентрация загрязнений определяют требования к вентиляции и фильтрации.
Наиболее распространённые источники:
- Механическая обработка. Резка, шлифование, сверление и фрезерование сопровождаются образованием мелких частиц обрабатываемого материала.
- Пересыпка и транспортировка. При перемещении сыпучего сырья, загрузке бункеров и работе конвейеров пыль может попадать в окружающий воздух.
- Сварочные и термические процессы. В рабочую зону поступают сварочные аэрозоли, дым и другие загрязнения, состав которых зависит от технологии.
- Производственные отходы. Стружка, древесная пыль и мелкие частицы могут повторно подниматься в воздух при движении оборудования и транспорта.
- Недостаточная герметизация. Загрязнения выходят из технологических установок, транспортных линий и мест перегрузки материалов.
Например, в деревообрабатывающем цехе пыль может одновременно образовываться на нескольких станках. Без организованного удаления она распространяется между рабочими зонами и накапливается на поверхностях.
Почему общеобменная вентиляция не всегда помогает
Общеобменная вентиляция обеспечивает подачу и удаление воздуха из помещения. Однако она не всегда способна предотвратить попадание технологической пыли в зону дыхания работников.
Если загрязнения сначала распространяются по цеху, а затем удаляются вытяжной системой, часть частиц успевает осесть на оборудовании и строительных конструкциях.
Поэтому при наличии локальных источников загрязнений используют местную вытяжную вентиляцию и аспирацию. Их задача — захватывать загрязнённый воздух максимально близко к источнику и направлять его к очистному оборудованию.
Важно: аспирация не заменяет общеобменную вентиляцию во всех случаях. Эти системы решают взаимосвязанные задачи: местные отсосы удаляют технологические загрязнения, а общеобменная вентиляция обеспечивает необходимый воздухообмен и компенсацию удаляемого воздуха.

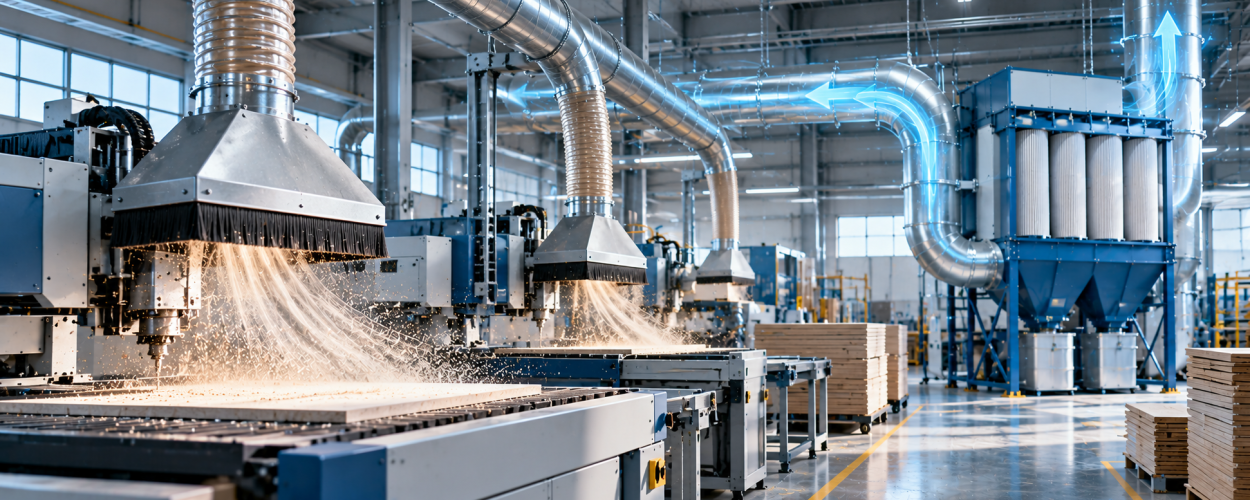

Как работает промышленная система очистки воздуха
Типовая система аспирации объединяет несколько элементов, обеспечивающих захват, транспортировку и очистку загрязнённого воздушного потока.
- Местный отсос. Кожух, укрытие или вытяжное устройство устанавливается рядом с зоной образования пыли для её улавливания.
- Воздуховоды. Загрязнённый воздух транспортируется от рабочих мест к очистному оборудованию.
- Пылеуловитель. Фильтрационная установка отделяет частицы от воздушного потока.
- Вентилятор. Создаёт необходимый расход воздуха и преодолевает сопротивление сети и фильтров.
- Система удаления пыли. Собранные загрязнения поступают в специальные накопители для последующей безопасной утилизации или обработки.
Очищенный воздух может отводиться наружу либо в отдельных случаях возвращаться в помещение. Возможность рециркуляции зависит от состава загрязнений, эффективности очистки и применимых требований безопасности.
Какое оборудование используют для фильтрации
Выбор пылеулавливающего оборудования зависит от характеристик загрязнений, расхода воздуха и особенностей производства.
- Циклоны. Отделяют частицы за счёт центробежных сил. Могут применяться для предварительной очистки от сравнительно крупных фракций пыли.
- Рукавные фильтры. Используют фильтрующий материал для улавливания пылевых частиц. Применяются в различных промышленных системах аспирации.
- Картриджные фильтры. Обеспечивают большую площадь фильтрующей поверхности в компактном корпусе. Подбираются с учётом свойств загрязнений и режима работы.
- Мокрые пылеуловители. Используют контакт загрязнённого воздуха с жидкостью. Их применимость определяется технологическими условиями и требованиями безопасности.
Универсального фильтра, подходящего для всех производств, не существует. Например, характеристики древесной пыли, металлических частиц и сварочного аэрозоля существенно различаются. Поэтому тип очистки необходимо выбирать под конкретный процесс.
Как рассчитать производительность аспирации
Одним из основных параметров системы является расход воздуха, который измеряется в м³/ч. Для предварительной оценки можно использовать расход каждого местного отсоса и количество одновременно работающих точек.
Рассмотрим условный пример производственного участка с четырьмя станками. Предположим, что по результатам предварительного расчёта каждому станку необходим местный отсос с расходом 800 м³/ч.
При одновременной работе всех четырёх станков суммарный расчётный расход составит: 4 × 800 = 3200 м³/ч.
Однако это ещё не означает, что для системы достаточно выбрать вентилятор с паспортной производительностью 3200 м³/ч. Необходимо учесть аэродинамическое сопротивление воздуховодов, фильтров и местных отсосов, определить рабочую точку вентилятора и обеспечить требуемые скорости движения воздуха.
Значение 800 м³/ч выбрано только для иллюстрации. Фактический расход каждого отсоса рассчитывается по конструкции укрытия, особенностям оборудования и характеристикам пыли.
Кроме того, необходимо организовать компенсационный приток воздуха. Без него работа мощной вытяжной системы может нарушить воздушный баланс производственного помещения.
Особенности очистки воздуха от пожароопасной пыли
Некоторые виды производственной пыли способны воспламеняться, а при определённых условиях образовывать взрывоопасные пылевоздушные смеси. К таким загрязнениям могут относиться отдельные виды древесной, органической и металлической пыли.
В подобных случаях системы аспирации требуют специальных технических решений. При проектировании оценивают свойства материала, вероятность образования опасной смеси, возможные источники зажигания и условия эксплуатации.
В зависимости от результатов оценки могут потребоваться оборудование соответствующего исполнения, защита от статического электричества, обнаружение искр, системы взрывозащиты и другие меры.
Обратите внимание: для горючей и потенциально взрывоопасной пыли нельзя подбирать обычные фильтрационные установки только по производительности. Требования к оборудованию определяются оценкой рисков, характеристиками пыли и действующими нормативными документами.
Как организовать очистку воздуха на действующем производстве
При модернизации работающего цеха важно учитывать размещение оборудования, существующие коммуникации и возможность выполнения монтажных работ без длительной остановки технологических процессов.
Работы обычно включают несколько этапов:
- Обследование. Определяют источники загрязнений, их состав, производственные режимы и состояние существующей вентиляции.
- Измерения. Оценивают концентрации загрязнений и фактические параметры действующих вентиляционных систем.
- Проектирование. Рассчитывают расходы воздуха, подбирают местные отсосы, воздуховоды, вентиляторы и очистное оборудование.
- Монтаж. Устанавливают оборудование, прокладывают коммуникации и подключают систему управления.
- Пусконаладка. Проверяют работу аспирации, расходы воздуха, фильтрацию и соответствие проектным параметрам.
После запуска необходимо контролировать состояние фильтров, перепады давления, работу вентиляторов и эффективность улавливания. Это позволяет своевременно обнаруживать снижение производительности системы.
Заключение
Пыль и загрязнённый воздух на производстве требуют комплексного инженерного подхода. Для эффективной очистки недостаточно просто увеличить мощность общей вытяжки: необходимо определить источники загрязнений, организовать местное улавливание и подобрать подходящую систему фильтрации.
Правильно спроектированная аспирация помогает уменьшить распространение пыли, поддерживать необходимые условия в рабочих зонах и снизить загрязнение оборудования и помещений.
