Конфликты инженерных коммуникаций: причины и способы устранения

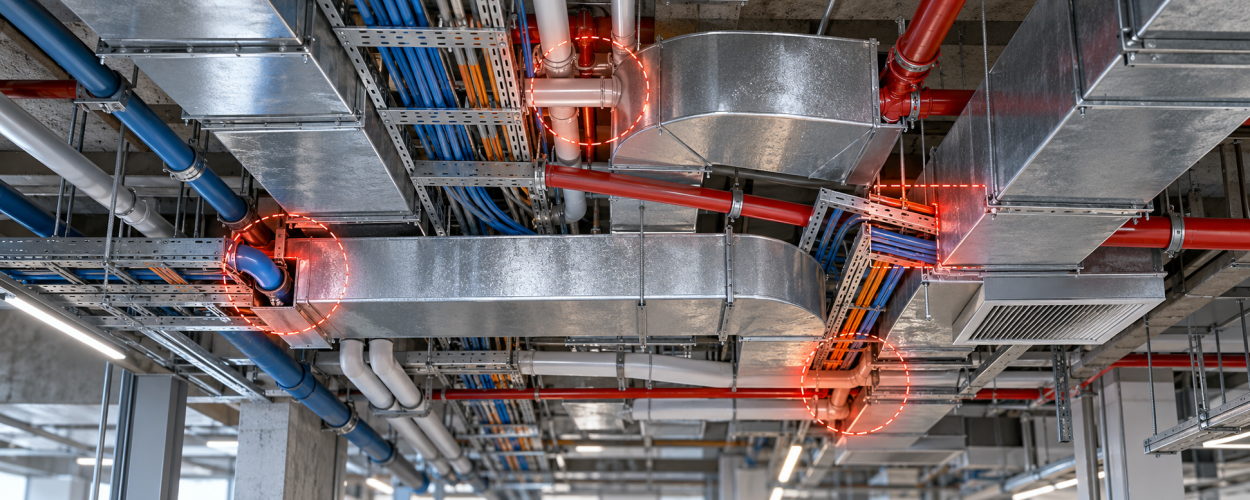

При строительстве и модернизации зданий инженерные коммуникации нередко приходится размещать в ограниченном пространстве. Под потолками проходят воздуховоды, кабельные лотки, трубопроводы, системы пожаротушения и другие инженерные сети. Если их расположение не согласовано заранее, при монтаже возникают пространственные конфликты.

Например, запроектированная кабельная трасса может пересекаться с воздуховодом, а трубопровод — занимать пространство, необходимое для обслуживания электрического щита. Такие ситуации приводят к изменению монтажных решений, дополнительным затратам и задержкам выполнения работ. Рассмотрим, почему возникают конфликты инженерных коммуникаций и как их обнаруживать и устранять.

Что такое конфликты инженерных коммуникаций

Конфликт инженерных коммуникаций — это ситуация, когда расположение или условия эксплуатации одной инженерной системы препятствуют монтажу, обслуживанию либо безопасной работе другой системы.

Наиболее очевидный пример — физическое пересечение двух коммуникаций в одной точке пространства. Однако проблемы могут возникать даже без непосредственного контакта оборудования.

Основные виды конфликтов:

• Пространственные коллизии. Воздуховод, трубопровод и кабельный лоток запроектированы в одном пространстве.
• Нарушение технологических расстояний. Коммуникации размещаются без необходимых зазоров и условий безопасной эксплуатации.
• Отсутствие доступа. Монтаж оборудования перекрывает доступ к клапанам, щитам, соединениям или ревизионным люкам.
• Конфликты креплений. Подвесные конструкции, опоры и монтажные элементы разных систем мешают друг другу.
• Несогласованность изменений. Одна инженерная система модернизирована, но связанные проектные решения не обновлены.

Поэтому при проектировании важно учитывать не только геометрическое положение коммуникаций, но и пространство, необходимое для монтажа, обслуживания и ремонта.

Основные причины пересечения инженерных сетей

Чаще всего коллизии возникают из-за недостаточной координации между проектировщиками и подрядчиками разных инженерных направлений.

• Раздельное проектирование. Электроснабжение, вентиляция и трубопроводные системы разрабатываются независимо, без проверки совместного размещения.
• Недостоверные исходные данные. На чертежах отсутствуют фактически установленные коммуникации или изменения, выполненные ранее.
• Недостаток свободного пространства. В технических зонах не предусмотрен необходимый объём для всех инженерных систем.
• Изменение оборудования. При замене инженерной установки меняются её габариты, подключения и требования к обслуживанию.
• Отклонения при монтаже. Фактическое расположение коммуникаций отличается от согласованных проектных решений.

Особенно часто подобные проблемы обнаруживаются при модернизации действующих зданий, где часть коммуникаций скрыта за потолками, стенами и техническими конструкциями.

Как обнаружить конфликты до начала монтажа

Обнаружение коллизий на стадии проектирования обычно позволяет избежать части переделок, которые потребовались бы непосредственно на объекте.

Для проверки используют несколько подходов:

1. Обследование объекта. Уточняют фактическое расположение действующих коммуникаций и оборудования.
2. Сопоставление чертежей. Проверяют планы, разрезы, высотные отметки и монтажные зоны разных инженерных разделов.
3. Координация трасс. Согласуют маршруты воздуховодов, кабельных лотков, трубопроводов и других систем.
4. Проверка зон обслуживания. Учитывают необходимые расстояния для доступа к инженерному оборудованию.
5. Анализ пространственных моделей. При наличии цифровой модели здания выполняют автоматизированную проверку возможных пересечений.

Результатом становится перечень обнаруженных конфликтов, которые необходимо устранить до выполнения соответствующих монтажных работ.

Как BIM помогает выявлять инженерные коллизии

BIM-моделирование позволяет объединять геометрические данные различных инженерных систем в общей цифровой модели здания. Это помогает обнаруживать пересечения и оценивать доступное пространство для оборудования.

Например, модель вентиляции можно сопоставить с кабельными трассами и трубопроводами. При обнаружении пересечения проектировщики определяют, какая система должна изменить своё расположение.

При этом автоматическая проверка геометрии выявляет не все виды конфликтов. Требования к пожарной безопасности, обслуживанию, креплениям и эксплуатации также необходимо анализировать специалистам.

Пример конфликта кабельной трассы и воздуховода

Рассмотрим условную ситуацию. При модернизации офисного этажа необходимо проложить новый кабельный лоток шириной 300 мм для подключения сетевого оборудования.

На согласованном маршруте уже расположен вентиляционный воздуховод. Свободного пространства между ним и строительными конструкциями недостаточно для установки кабельного лотка с учётом креплений и необходимых зазоров.

Возможные решения:

• Изменить маршрут кабельной трассы с обходом препятствия.
• Скорректировать высотные отметки лотка, если это допускают проектные и эксплуатационные требования.
• Использовать другую конфигурацию кабельной трассы после проверки её вместимости и допустимых условий прокладки.
• Пересмотреть размещение части коммуникаций в пределах технической зоны.

Выбор решения зависит от свободного пространства, допустимых расстояний, требований к обслуживанию и стоимости изменений. Перенос воздуховода не всегда целесообразен: изменение его трассы может повлиять на аэродинамическое сопротивление вентиляционной сети.

Поэтому решение согласовывают между специалистами соответствующих инженерных направлений до начала монтажа.

Как устранить конфликты на действующем объекте

Если коллизия обнаружена уже во время монтажа, необходимо оценить её влияние на безопасность, сроки и работоспособность инженерных систем.

Обычно применяют следующий порядок действий:

1. Фиксация проблемы. Определяют точное место конфликта, его участников и причины возникновения.
2. Проверка ограничений. Уточняют требования к размещению, эксплуатации и обслуживанию коммуникаций.
3. Разработка вариантов. Рассматривают изменение трассы, высоты прокладки или способа размещения оборудования.
4. Согласование изменений. Выбирают технически допустимое решение с участием ответственных проектировщиков и подрядчиков.
5. Корректировка документации. Обновляют проектные и исполнительные схемы в соответствии с выполненными изменениями.

При работе на действующем объекте дополнительно оценивают необходимость временного отключения инженерных систем и влияние работ на эксплуатацию здания.

Как избежать повторных коллизий

Для сокращения количества конфликтов важно организовать совместную работу всех участников проекта.

Наиболее полезные меры:

• Использование актуальных планов и исполнительной документации.
• Координация инженерных решений до начала монтажа.
• Проверка пересечений и монтажных зон на общих планах или в цифровой модели.
• Согласование изменений между смежными инженерными разделами.
• Контроль фактического размещения коммуникаций во время выполнения работ.

Такой подход особенно важен для зданий с высокой плотностью инженерных систем: бизнес-центров, серверных, технических помещений и производственных объектов.

Заключение

Конфликты инженерных коммуникаций возникают при несогласованном проектировании, недостатке свободного пространства и отклонениях от проектных решений. Они могут затрагивать не только возможность монтажа, но и дальнейшую эксплуатацию инженерного оборудования.

Обследование объекта, координация инженерных разделов, проверка пространственных коллизий и своевременное согласование изменений помогают уменьшить количество переделок и обеспечить корректное размещение коммуникаций.
