Как выбрать PoE-коммутатор для вашей сети
Технологии играют ключевую роль в обеспечении эффективной работы различных систем. Одним из инновационных решений является технология Power over Ethernet (PoE), которая позволяет передавать не только данные, но и электрическую энергию через стандартные Ethernet-кабели. Это упрощает установку и обслуживание сетевого оборудования.
Что такое PoE и как это работает
PoE (Power over Ethernet) — это технология, позволяющая одновременно передавать данные и электропитание по одному кабелю Ethernet. Это полезно в ситуациях, когда установка отдельного источника питания для устройства затруднительна или нецелесообразна.
Принцип работы PoE прост: источник питания (коммутатор или инжектор) подает энергию на устройство через Ethernet-кабель. Устройство преобразует энергию в ток, необходимый для работы. Для реализации PoE требуется специальное оборудование, поддерживающее эту технологию.
Существует 2 типа PoE:
● End-span — когда источник питания находится на одном конце кабеля (например, коммутатор);
● Mid-span — когда используется дополнительное устройство (инжектор), подключаемое между кабелем и устройством.
Какие устройства подключают через PoE
IP-телефоны (VoIP)
IP-телефоны, использующие технологию VoIP (Voice over Internet Protocol), являются одним из наиболее распространенных применений PoE. Благодаря технологии, телефонные аппараты получают питание и доступ к сети через один кабель, что упрощает установку и обслуживание. Такие устройства подходят для крупных компаний, где требуется установка множества телефонов в различных офисах.

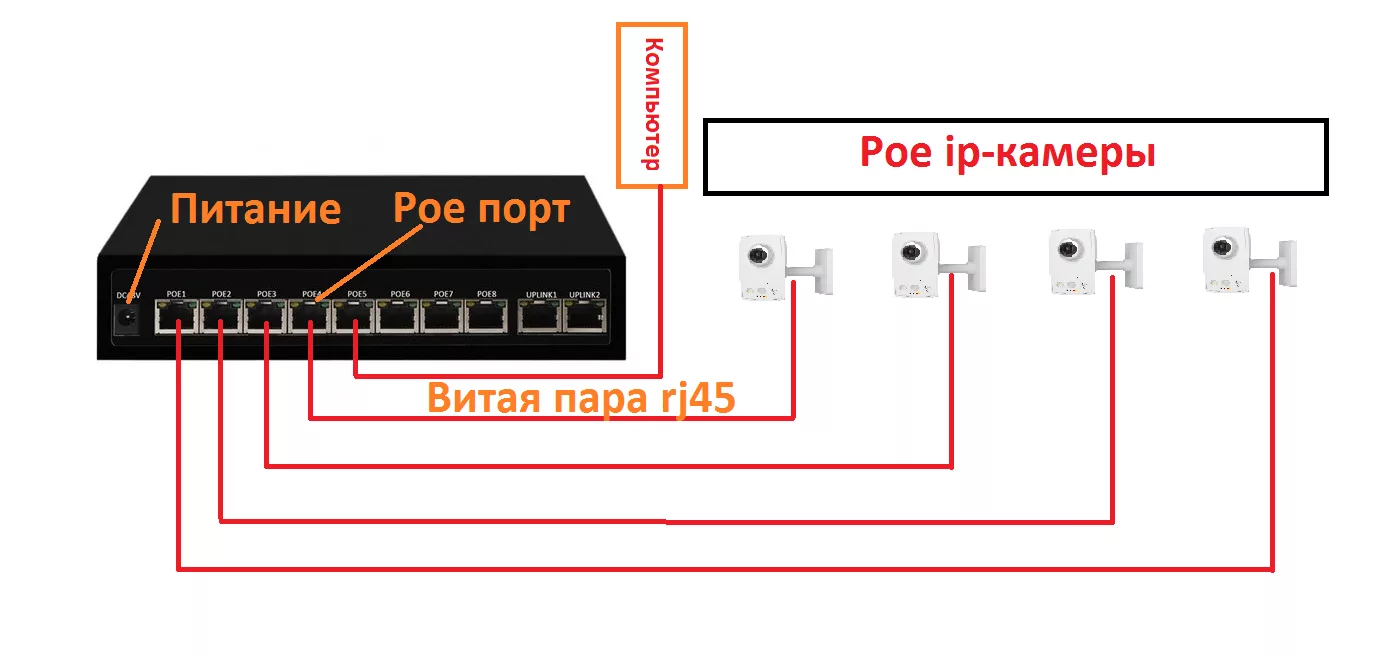

IP-камеры видеонаблюдения
Коммутаторы PoE для видеонаблюдения требуют стабильного электропитания для записи видео и передачи данных на сервер или в облачное хранилище. Подключение через PoE позволяет избежать необходимости прокладывать дополнительные силовые кабели, что упрощает монтаж системы видеонаблюдения и снижает затраты на установку.
Wi-Fi точки доступа
Wi-Fi точки доступа используют в крупных корпоративных сетях, где требуется установка большого количества точек доступа в различных местах. Благодаря PoE, можно быстро и легко развернуть сеть без необходимости прокладывать дополнительные силовые кабели, что экономит время и деньги.
Стандарты PoE: что означают 802.3af, 802.3at и 802.3bt
● 802.3af (PoE) — обеспечивает подачу питания до 15,4 Вт на устройство через стандартный кабель Ethernet категории 5 или выше. 802.3af стал первым используемым стандартом и до сих пор остается популярным, благодаря простоте и совместимости.
● 802.3at (PoE+) — увеличивает мощность до 25,5 Вт, что позволяет питать энергозатратные устройства (IP-камеры с встроенными записывающими устройствами или более мощные точки доступа Wi-Fi). 802.3at обратно совместим с 802.3af для модернизации существующих систем.
● 802.3bt (PoE++) — предлагает максимальную мощность до 60 Вт для использования с устройствами, требующими значительного энергопотребления (системы видеонаблюдения высокой четкости и серверные станции). Этот стандарт также поддерживает подачу питания по кабелям категории 5e и выше.
Чем PoE-коммутаторы отличаются от обычных
PoE-коммутаторы имеют встроенные функции для подачи электропитания через порты Ethernet, что позволяет подключать устройства, требующие питания, без необходимости использования дополнительных инжекторов. PoE-коммутаторы могут автоматически определять устройства, поддерживающие PoE, и подавать питание.
Использование PoE-коммутаторов позволяет использовать один кабель для передачи данных и питания, что упрощает процесс установки и сокращает время на монтаж. Благодаря отсутствию необходимости в дополнительных силовых кабелях, уличные PoE-коммутаторы можно размещать в любом удобном месте, что важно в крупных и сложных сетях.
Использование PoE-коммутаторов на 8 портов позволяет сократить расходы на прокладку дополнительных силовых кабелей и установку отдельных источников питания для устройств. Меньшее количество кабелей и упрощенное обслуживание приводят к снижению эксплуатационных расходов. Многие PoE-коммутаторы оснащены механизмами защиты от перегрузок и коротких замыканий.
Плюсы использования PoE-коммутаторов
Упрощенная прокладка и монтаж
В традиционных системах для подключения устройств требуется два типа кабелей: Ethernet для передачи данных и силовые кабели для электропитания. С PoE-коммутаторами функции объединяются в одном кабеле, что сокращает время и затраты на установку.
Благодаря использованию одного кабеля для питания и данных, уменьшается количество проводов, что облегчает прокладку и управление. Установка устройств становится проще, так как не требуется искать подходящее место для размещения источника питания рядом с устройством. PoE позволяет устанавливать устройства в местах, где прокладка силовых кабелей была бы затруднительной или невозможной, например, на высоте или в удаленных уголках помещений.
Снижение затрат на электроснабжение
PoE-технология позволяет существенно сократить расходы на электроснабжение, за счет следующих факторов:
● все устройства получают питание через коммутатор, что исключает необходимость в отдельных блоках питания;
● для подключения устройств достаточно использовать стандартные Ethernet-кабели, что снижает затраты на их приобретение и установку по сравнению с специализированными силовыми кабелями;
● меньше кабелей и источников питания означает меньше точек отказа и снижение затрат на обслуживание и ремонт.
Гибкость в построении сети
Возможность перемещения устройств без необходимости изменения электропитания позволяет адаптировать сеть под текущие потребности без переделок. С PoE можно использовать различные типы устройств, от IP-телефонов до камер видеонаблюдения и точек доступа Wi-Fi, подключая их через один и тот же тип кабеля. PoE-коммутаторы часто поддерживают функции централизованного управления, что позволяет легко контролировать и настраивать сеть из одного места.
Поддержка масштабируемости
Добавление новых устройств в сеть становится проще, благодаря возможности централизованного управления и поддержке большого количества портов на одном коммутаторе. PoE-коммутаторы поддерживают стандарты 802.3af, 802.3at, 802.3bt, что позволяет использовать для подключения устройств с разными требованиями к питанию. Инвестиции в PoE-коммутаторы обеспечивают долгосрочную поддержку роста сети без необходимости частой замены оборудования или модернизации инфраструктуры.
Ограничения и подводные камни PoE
- Максимальная длина кабеля для передачи данных и питания составляет 100 метров. На больших расстояниях могут потребоваться дополнительные усилители сигнала или повторители.
- Не все устройства поддерживают технологию PoE. Важно убедиться, что оборудование совместимо с используемым стандартом.
- Некоторые устройства могут потреблять больше энергии, чем способны предоставить PoE-коммутаторы. Необходимо учитывать суммарную мощность подключенных устройств.
- Высокая температура может негативно влиять на работу устройств, получающих питание через PoE. Важно обеспечить надлежащее охлаждение.
- Для стабильной работы PoE-системы необходимо использовать качественные кабели Ethernet, соответствующие стандартам (как минимум, категории 5e или выше). Низкокачественные кабели могут привести к сбоям и потерям сигнала.
Виды PoE-коммутаторов: какой выбрать
Неуправляемые модели
Это самый простой тип коммутаторов с питанием по PoE, не предусматривающий возможности настройки. Они автоматически распределяют питание и данные между подключенными устройствами без возможности вмешательства администратора сети.
Преимущества:
● простая установка и настройка;
● низкая стоимость;
● отсутствие необходимости в дополнительном программном обеспечении.
Недостатки:
● нет возможности мониторинга состояния сети;
● нет защиты от несанкционированного доступа;
● ограниченные возможности управления питанием подключенных устройств.
Гибридные (умные) коммутаторы
Гибридные коммутаторы сочетают функции неуправляемых устройств и базовых возможностей управления. Они автоматически определяют подключенные устройства и настраивать параметры питания в зависимости от потребностей, но при этом сохраняют возможность ручного вмешательства.
Особенности:
● поддержка QoS (качество обслуживания);
● возможность настройки приоритетов питания;
● мониторинг состояния подключенных устройств;
● ограниченные возможности управления через веб-интерфейс.
Применение:
● небольшие офисы;
● системы видеонаблюдения;
● промышленные сети.
Управляемые PoE-коммутаторы
Это продвинутый тип устройств, предоставляющий полный контроль над сетью через специализированное программное обеспечение или веб-интерфейс. Они позволяют детально настраивать параметры питания и данные для каждого подключенного устройства.
Функциональные возможности:
● полный контроль над трафиком;
● VLAN-технологии для разделения сети;
● мониторинг в реальном времени;
● управление политиками питания;
● поддержка SNMP для удаленного мониторинга.
Применение:
● крупные корпоративные сети;
● центры обработки данных;
● сложные промышленные системы.

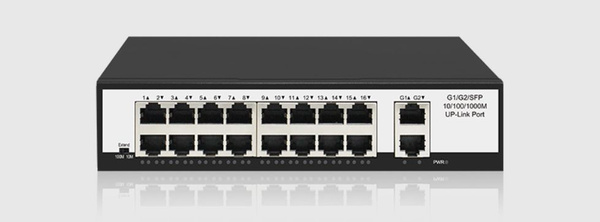

Критерии выбора PoE-коммутатора
Количество и тип портов
При выборе ПоЕ-коммутатора важно учитывать количество подключаемых устройств и их тип. Стандартные модели предлагают от 4 до 48 портов, что позволяет подобрать устройство под задачи.
Для небольших офисов и домашних систем часто достаточно коммутаторов с 8-16 портами. В промышленных и крупных корпоративных сетях могут потребоваться коммутаторы с большим количеством портов.
Важно обратить внимание на тип портов:
● фиксированные — поддерживают один стандарт;
● комбинированные — позволяют подключать устройства разных стандартов;
● с поддержкой разных категорий (Cat 5e, Cat 6, Cat 6a).
Суммарная мощность PoE
Общая мощность коммутатора определяет, сколько энергии он может предоставить подключенным устройствам. Параметр важен при использовании энергоемких устройств, таких как IP-камеры видеонаблюдения высокой четкости или точки доступа.
Бюджет мощности на порт может варьироваться от 15 до 30 Вт. Общая суммарная мощность коммутатора может достигать 150–200 Вт для небольших систем и до 400–500 Вт для крупных промышленных решений.
Поддерживаемая скорость передачи данных
Скорость передачи данных определяет пропускную способность сети и влияет на общую производительность системы. PoE-коммутаторы поддерживают следующие скорости:
● 10 Мбит/с — базовая скорость для старых устройств;
● 100 Мбит/с — стандартная скорость для большинства систем;
● 1 Гбит/с — оптимальная скорость для высокоскоростных сетей и передачи больших объемов данных.
Некоторые коммутаторы поддерживают комбинированные скорости (например, 10/100/1000 Мбит/с), что позволяет подключать устройства с разной скоростью без необходимости замены оборудования.
Наличие резервирования и защита от сбоев
Для обеспечения бесперебойной работы критически важных систем рекомендуется выбирать коммутаторы с функциями резервирования и защиты от сбоев:
● резервирование питания — позволяет поддерживать работу устройств при отключении основного источника питания;
● защита от перегрева — автоматическое отключение при превышении критической температуры;
● защита от короткого замыкания — предотвращает повреждение оборудования при неисправностях;
● защита от перенапряжения — защищает устройства от скачков напряжения;
● функции управления — возможность мониторинга состояния сети и удаленного управления коммутатором.
При выборе коммутатора также стоит обратить внимание на наличие дополнительных функций, таких как поддержка стекирования (объединение нескольких коммутаторов в единую систему) и возможность расширения функционала через ПО.
Заключение: как подобрать PoE-коммутатор под свои задачи
Выбор подходящего PoE-коммутатора требует комплексного подхода, учитывающего множество факторов. Прежде всего, необходимо определить количество подключаемых устройств и их тип, чтобы выбрать коммутатор с нужным количеством портов и поддержкой необходимых стандартов. Правильный выбор PoE-коммутатора зависит от специфики сети, количества и типа подключаемых устройств, требований к производительности и уровню безопасности. Тщательный анализ параметров позволит создать энергоэффективную систему передачи данных, соответствующую потребностям.
