Если экран ноутбука остаётся чёрным, изображение мерцает, становится слишком тёмным или появляются полосы и искажения, причина не всегда заключается в самой матрице. В формировании изображения участвуют матрица, подсветка, дисплейный шлейф, разъёмы и видеоподсистема ноутбука.
Поэтому диагностику проводят последовательно: сначала оценивают характер неисправности, затем проверяют внешний вывод изображения и только после этого переходят к матрице, подсветке, шлейфу и соединениям внутри дисплейного модуля.
Какие признаки указывают на проблему с дисплеем
В каком порядке проверяют дисплей ноутбука
Такой порядок помогает сначала отделить неисправность дисплейного модуля от проблемы видеоподсистемы или материнской платы, а затем последовательно проверить отдельные элементы экрана.
Сначала проверяем изображение на внешнем мониторе
Отделяем дисплей от видеоподсистемы
Подключение внешнего монитора помогает понять, формирует ли ноутбук изображение в принципе. Если внешний экран работает нормально, вероятность неисправности матрицы, подсветки, шлейфа или соединений становится выше.
Если же изображения нет ни на встроенном, ни на внешнем дисплее, проблема может находиться не в матрице ноутбука, а в видеоподсистеме, материнской плате или последовательности запуска устройства.
Такой тест не определяет конкретный неисправный компонент, но помогает выбрать правильное направление дальнейшей диагностики.
Проверяем матрицу ноутбука
Состояние изображения
Матрица непосредственно формирует изображение, поэтому её неисправность может проявляться постоянными полосами, пятнами, повреждёнными участками, отсутствием части изображения или полным отказом экрана.
Механические повреждения обычно заметны визуально: трещины, разводы и участки с нарушенной передачей изображения указывают на повреждение самой панели.
Однако полосы и мерцание не всегда означают неисправность матрицы. Похожие симптомы может вызывать плохой контакт дисплейного шлейфа или его повреждение.
Проверяем работу подсветки
Есть изображение, но нет яркости
Если изображение формируется, но экран выглядит почти чёрным, проблема может быть связана с подсветкой или её питанием.
В таком случае важно отличить отсутствие изображения от отсутствия подсветки. При неисправной подсветке содержимое экрана иногда остаётся различимым при внешнем освещении.
Во время диагностики проверяют не только саму подсветку матрицы, но и питание, управляющие сигналы и соединения, через которые она получает необходимые напряжения.

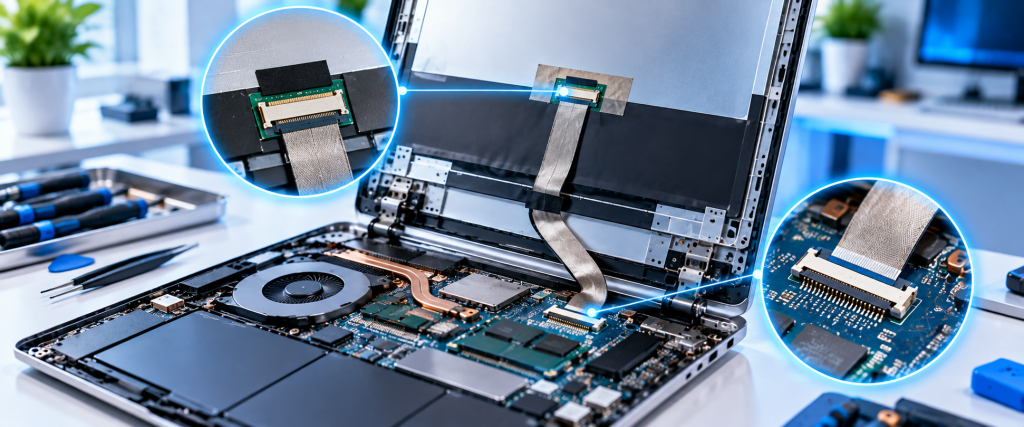

Проверяем дисплейный шлейф
Передача сигнала к экрану
Дисплейный шлейф соединяет материнскую плату с матрицей и проходит через область шарнира крышки. Поэтому во время эксплуатации он регулярно изгибается при открытии и закрытии ноутбука.
Повреждение отдельных проводников или контактов может проявляться мерцанием, полосами, кратковременным исчезновением изображения или зависимостью дефекта от положения крышки.
При проверке оценивают состояние самого шлейфа, участки возле шарниров и места соединения с материнской платой и матрицей.
Проверяем разъёмы и соединения дисплея
Надёжность контакта
Даже исправный шлейф не сможет стабильно передавать сигнал, если соединение в разъёме нарушено. Поэтому проверяют фиксацию коннекторов со стороны материнской платы и матрицы.
Ослабленный контакт, смещение коннектора или повреждение отдельных контактов могут приводить к нестабильному изображению, мерцанию и периодическому исчезновению экрана.
При этом разъёмы не проверяют расшатыванием или сильным давлением: механическое воздействие может повредить контакты или сам коннектор.
Полосы или отсутствие изображения не означают автоматически неисправность матрицы. Похожие симптомы возникают при повреждении шлейфа, плохом контакте разъёма, проблемах подсветки или неисправности видеоподсистемы.
Что проверяют при разных симптомах
Экран полностью чёрный. Проверяют внешний вывод изображения, питание дисплейного модуля, шлейф, разъёмы и саму матрицу.
Изображение есть, но экран очень тёмный. Основное внимание уделяют подсветке, её питанию и соединениям.
Изображение меняется при движении крышки. В первую очередь проверяют дисплейный шлейф и участки возле шарниров.
Постоянные полосы и искажения. Проверяют матрицу, шлейф и качество передачи сигнала между экраном и материнской платой.
Когда причина может быть не в дисплее
Если изображение отсутствует одновременно на встроенной матрице и внешнем мониторе, неисправность дисплейного модуля становится менее вероятной. В таком случае диагностируют видеоподсистему, цепи питания и другие узлы материнской платы.
Дополнительным признаком может быть отсутствие нормальной загрузки ноутбука: если устройство не проходит стартовую последовательность, экран может оставаться чёрным даже при полностью исправной матрице.
Поэтому состояние дисплея всегда оценивают вместе с общим поведением устройства, а не изолированно от остальных компонентов.
Что определяют по результатам диагностики
Исправна ли матрица. Определяют, формирует ли панель изображение и есть ли признаки её внутреннего или механического повреждения.
Работает ли подсветка. Проверяют наличие освещения экрана и питание соответствующих цепей.
Стабилен ли дисплейный шлейф. Оценивают качество передачи изображения и наличие повреждений в местах изгиба.
Надёжны ли соединения. Проверяют фиксацию разъёмов и состояние контактов со стороны материнской платы и экрана.
Почему дисплей нужно диагностировать комплексно
Матрица, подсветка, шлейф и разъёмы связаны между собой, поэтому одинаковый внешний симптом может возникать из-за разных неисправностей.
Последовательная проверка помогает отличить повреждение самой панели от нарушения подсветки, нестабильного контакта или неисправности дисплейного шлейфа.
Только после локализации причины можно принимать решение о ремонте соединения, замене шлейфа, восстановлении подсветки или замене матрицы.
