Видеочип ноутбука относится к компонентам с высоким энергопотреблением, поэтому для его работы на материнской плате предусмотрены отдельные цепи питания. Если напряжение на них формируется неправильно или исчезает полностью, ноутбук может включаться без изображения, зависать при графической нагрузке, неожиданно выключаться или перестать определять дискретную графику. При этом похожие симптомы возникают и при других неисправностях, поэтому определить проблему только по поведению компьютера нельзя.
Как устроены цепи питания видеочипа ноутбука
Видеочипу требуется напряжение значительно ниже того, которое поступает на материнскую плату от адаптера питания. Его формируют импульсные преобразователи напряжения. В такой цепи работают контроллер питания, силовые транзисторы, дроссели, конденсаторы и другие электронные компоненты. Они преобразуют входное напряжение и обеспечивают видеочип необходимым питанием в разных режимах работы.
Современный графический процессор может использовать несколько линий питания. Одни необходимы непосредственно вычислительным блокам GPU, другие — видеопамяти и вспомогательным узлам. Поэтому повреждение одного участка не всегда приводит к полностью неработающему ноутбуку. Иногда устройство продолжает запускаться, а проблема проявляется только при подключении дискретной графики или увеличении нагрузки.
Признаки неисправности цепей питания видеочипа
Характер проявлений зависит от того, какая часть схемы повреждена и насколько серьезна неисправность. Наиболее часто внимание привлекают следующие симптомы:
- ноутбук включается, но на встроенном экране нет изображения;
- дискретная видеокарта не определяется операционной системой или BIOS;
- при запуске игры, графического редактора или другой нагрузки устройство выключается либо перезагружается;
- изображение появляется только после нескольких попыток включения;
- после установки драйвера видеокарты начинаются зависания или отключения;
- ноутбук работает на встроенной графике, но возникают проблемы при переходе на дискретный GPU.
При серьезном коротком замыкании ноутбук может вообще не запускаться либо блок питания будет уходить в защиту. Однако такой симптом также встречается при повреждении других силовых цепей материнской платы.
Что можно проверить без разборки ноутбука
До аппаратной диагностики полезно исключить более простые причины. Если устройство включается, стоит обратить внимание на момент появления неисправности. Например, если проблемы начинаются только после загрузки операционной системы, причиной может быть драйвер, программный сбой или переключение между встроенной и дискретной графикой.
Проверьте изображение на внешнем мониторе
Подключение внешнего дисплея помогает понять, ограничена ли неисправность экраном ноутбука. Если изображения нет ни на встроенной матрице, ни на внешнем мониторе, круг возможных причин смещается в сторону видеоподсистемы или материнской платы. Однако этот тест не позволяет точно определить, повреждены ли цепи питания GPU.
Обратите внимание на работу дискретной видеокарты
Если ноутбук поддерживает гибридную графику и операционная система запускается, можно проверить, определяется ли дискретный адаптер. Его исчезновение из системы, ошибки запуска устройства или нестабильная работа под нагрузкой являются поводом для дальнейшей аппаратной диагностики.
Главная задача предварительной проверки — не найти конкретный неисправный элемент, а понять, связана ли проблема с видеоподсистемой и требуется ли диагностика материнской платы.
Как диагностируют цепи питания видеочипа
Точная проверка проводится непосредственно на материнской плате. Специалист изучает устройство цепей питания конкретной модели и последовательно проверяет ключевые участки. Обычно диагностика начинается с визуального осмотра: ищут следы перегрева, поврежденные элементы, окисление после попадания жидкости и нарушения пайки.
Далее измеряют сопротивление относительно общей шины и проверяют наличие короткого замыкания. После этого оценивают входные и выходные напряжения преобразователей питания. Особое внимание уделяют дросселям — на них удобно контролировать наличие сформированных линий питания.
Если нужное напряжение отсутствует, проверяют, получает ли контроллер питание и управляющий сигнал на запуск. Затем исследуют силовые MOSFET-транзисторы, цепи обратной связи и связанные с ними компоненты. В сложных случаях требуется анализ сигналов осциллографом.

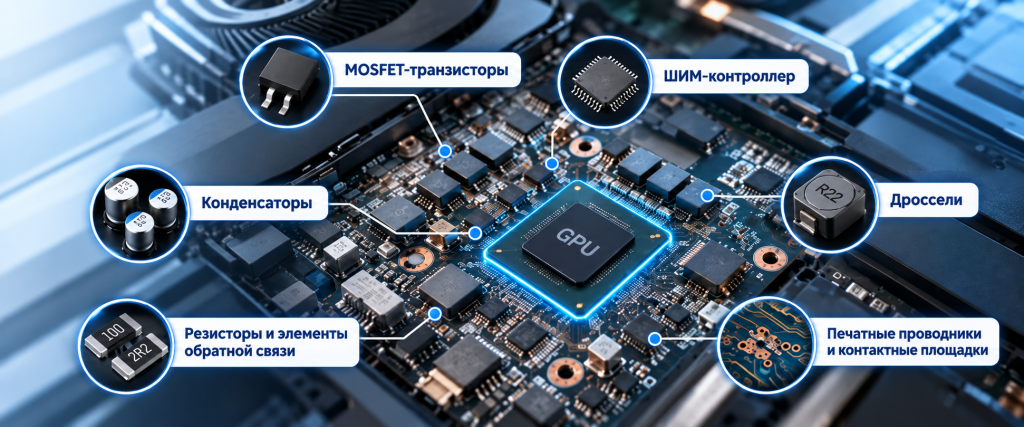

Какие элементы цепи питания могут выйти из строя
Неисправность питания GPU не обязательно означает повреждение самого видеочипа. Причиной могут оказаться один или несколько элементов преобразователя напряжения.
- MOSFET-транзисторы — участвуют в преобразовании напряжения и могут повреждаться после перегрузки или короткого замыкания;
- ШИМ-контроллер — управляет работой силовой части преобразователя;
- дроссели — входят в выходную часть импульсного преобразователя;
- конденсаторы — сглаживают напряжение и при повреждении могут становиться причиной короткого замыкания;
- резисторы и элементы обратной связи — участвуют в контроле выходного напряжения;
- печатные проводники и контактные площадки — могут повреждаться после перегрева, попадания жидкости или неквалифицированного ремонта.
Почему цепи питания видеочипа выходят из строя
Одна из возможных причин — длительный перегрев. Загрязненная система охлаждения, ухудшение состояния термоинтерфейсов или неисправный вентилятор повышают температуру компонентов ноутбука. Дополнительную тепловую нагрузку при этом могут испытывать не только графический процессор, но и расположенные рядом элементы системы питания.
Другими причинами могут быть скачок напряжения, неисправность адаптера питания, попадание жидкости, механическое повреждение материнской платы или короткое замыкание одного из компонентов. Иногда проблема возникает и после предыдущего ремонта, если детали установлены неправильно или пайка выполнена некачественно.
Можно ли отремонтировать цепи питания видеочипа
Возможность ремонта зависит от результатов диагностики. Если поврежден отдельный MOSFET, контроллер, конденсатор или другой элемент обвязки, неисправную деталь во многих случаях можно заменить. После ремонта необходимо повторно проверить сопротивления, напряжения и работу ноутбука под нагрузкой.
Сложнее ситуация, когда короткое замыкание связано непосредственно с графическим процессором. Замена элементов системы питания в таком случае не устранит первопричину. Поэтому до начала ремонта важно точно локализовать неисправность, а не менять компоненты наугад.
Когда ноутбук лучше сразу передать на диагностику
Обращение в сервис желательно не откладывать, если ноутбук перестал определять дискретную видеокарту, выключается при графической нагрузке, запускается без изображения либо после включения проявляет другие признаки аппаратной неисправности видеоподсистемы.
Специалисты смогут проверить цепи питания, локализовать неисправный участок и определить, связан ли дефект непосредственно с питанием GPU или причина находится в самом видеочипе, видеопамяти либо другой части материнской платы.
